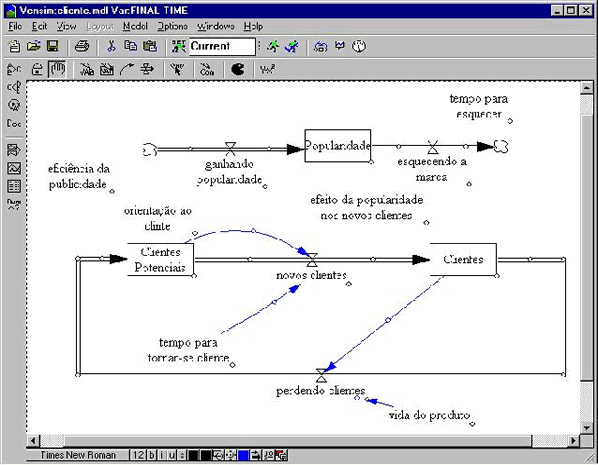

Selecione a ferramenta Box Variable e clique uma vez no diagrama, aproximadamente 5 cm acima do estoque Clientes Potenciais.

• Digite Popularidade e tecle Enter.

• Selecione a ferramenta Rate. Clique uma vez no espaço vazio do diagrama, aproximadamente 5 cm à esquerda do estoque Popularidade.

• Mova o cursor sobre Popularidade e clique uma vez sobre este estoque.

• Digite ganhando popularidade na caixa de texto do nome fluxo e tecle Enter.

Um fluxo denominado ganhando popularidade será construído entre o estoque e uma nuvem. A nuvem define os limites do modelo: não devemos nos preocupar de onde vem o material ou o que acontece com o mesmo quando vai para uma nuvem.

• Clique uma vez no estoque Popularidade. Mova o cursor para a parte vazia do diagrama, aproximadamente 5 cm à direita de Popularidade e clique outra vez. Digite na caixa de texto do nome do fluxo esquecendo a marca e tecle Enter.

• Selecione a ferramenta Variable. Clique, no diagrama, abaixo e à esquerda do fluxo ganhando popularidade e digite eficiência da publicidade, mas não tecle Enter (deixe a caixa de texto aberta).

• Clique novamente no diagrama, logo abaixo de eficiência da publicidade, e digite orientação ao cliente.

• Clique novamente no diagrama, logo abaixo do fluxo esquecendo a marca, e digite tempo para esquecer.

Observe que é possível entrar com múltiplas variáveis no diagrama sem teclar Enter.

• Clique novamente no diagrama, entre Popularidade e novos clientes, e digite efeito da popularidade nos novos clientes e tecle Enter.

Se o espaço for insuficiente, é possível reposicionar toda a estrutura do modelo na página.

• Execute o comando Edit>Select All (ou tecle Ctrl + A) e mova a estrutura para o lugar que achar mais conveniente na página (não é possível fazer isso com a ferramenta Lock selecionada. Se for o caso, selecione a ferramenta Move/Size).

• Clique fora da estrutura para desmarcar a seleção.
