8 - Examinando a estrutura

A estrutura do modelo pode ser investigada com as ferramentas de análise. Nesse estágio, responde-se às questões somente sobre a estrutura do modelo e não sobre o comportamento dinâmico do mesmo, que será analisado mais a frente, durante a simulação e com o uso das ferramentas de análise de dados.

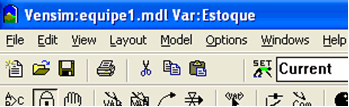

• Dê um duplo clique sobre a variável “Estoque” que aparece no modelo para selecioná-la como variável ativa para análise estrutural:

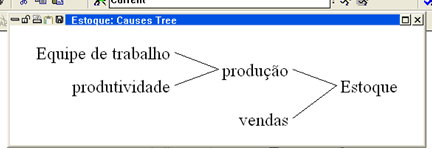

Clique no ícone Causes Tree Diagram no topo da barra de ferramentas de análise. Uma janela será aberta mostrando essa estrutura:

• Pode-se observar que a variável ativa, Estoque, à direita e todas as demais que lhe causam mudanças à esquerda (até dois níveis de distância).
