5 - Examinando o comportamento do modelo
Agora pode-se observar o comportamento dinâmico do modelo "Estoques e Equipe de Trabalho". No dataset equipe1 estão armazenados os dados sobre o comportamento de todas as variáveis.
-
Dê um duplo clique na variável produção desejada para selecioná-la.
-
Em seguida, clique no ícone
Graph
das ferramentas de análise.

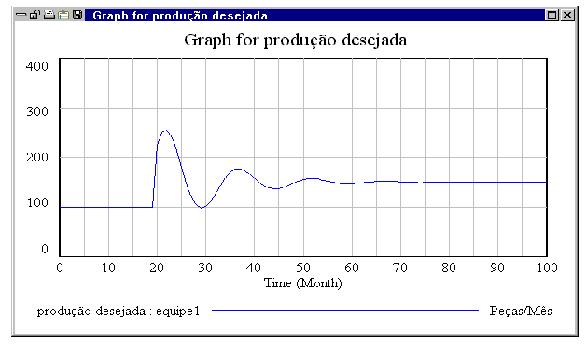

Observe a oscilação do comportamento da variável produção desejada (crescendo e decrescendo), partindo do valor inicial 100, indo a mais de 200 e, em seguida, estabilizando-se em 150.
-
Feche o gráfico.
- Dê um duplo clique na variável Estoque do modelo e, em seguida, clique novamente no ícone Graph.

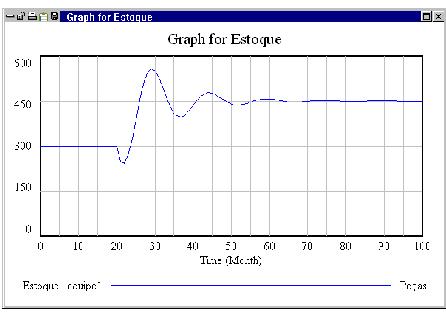

Observe que o gráfico para a variável Estoque tem um comportamento oscilatório semelhante ao da variável produção desejada, embora Estoque decline inicialmente para depois crescer. Observe agora a tabela de valores para a variável Estoque.
