Diagramas
de subsistemas:
mostram a arquitetura geral de um modelo por meio dos fluxos de materiais,
dinheiro, mercadorias e informação entre dois subsistemas.
Subsistemas podem ser organizações como a empresa e o cliente
ou subunidades organizacionais como produção, marketing
e desenvolvimento de produtos.

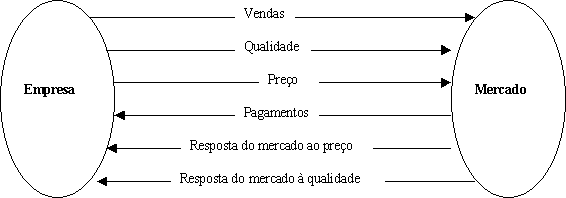

Esses diagramas mostram os limites e níveis de agregação dos diferentes tipos de organizações ou agentes envolvidos. Também disponibilizam alguma informação sobre variáveis exógenas. Um modelo simples é representado na figura abaixo:
Os
Diagramas de ciclos causais são mapas simples mostrando
as ligações entre as variáveis em termos de causas
e efeitos.
Os Mapas de fluxos e estoques ou Diagramas de Fluxos
e Estoques, enfatizam a estrutura física do sistema.
