1.1 - Porta OU

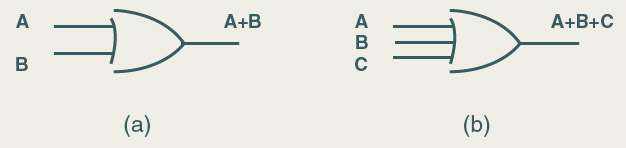

O símbolo da porta OU pode ser visualizado na figura abaixo. Da mesma forma que na porta E, as entradas são colocadas à esquerda e a saída, à direita.

Note, ao observar a figura abaixo, que há duas e três entradas e apenas uma saída. Observe também que deverá haver no mínimo duas entradas, contudo haverá somente uma saída.

Você deve estar lembrado do operador lógico E, então, o funcionamento da porta E segue esta mesma definição operação.
