2 - Exemplo de Circuito Lógico

Nosso objetivo até o momento é obtermos conhecimento suficiente para que, ao observar uma equação booleana qualquer, tenhamos capacidade de desenhar a implementação do circuito lógico. Vamos lá?

Um circuito lógico tem por característica ser composto pelas portas lógicas relacionadas às operações realizadas sobre as variáveis de entrada. Então, os resultados das operações são conduzidos por meio de fios que representamos com a utilização de linhas simples.

Os passos que devemos seguir para fazermos um desenho do circuito lógico tendo por base uma equação são similares aos usados na avaliação da expressão. Vamos usar como exemplo a equação (W= X + Y . Ž). O primeiro passo é identificar quais são as variáveis independentes, que neste exemplo são X, Y e Z. Para cada variável iremos traçar uma linha (observando que será da esquerda para a direita), estas linhas irão representar os fios que conduzem os sinais elétricos (valores). Logo depois vamos desenhar as portas necessárias para representar cada uma das subexpressões. Observe que há regras para a ordem tomada para a avaliação, que é:

1o parêntesis (dos mais internos para os mais externos);

2º operações E;

3º operações OU.

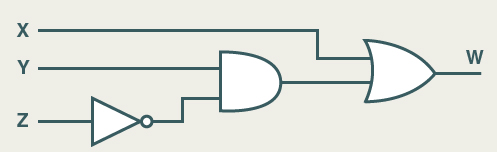

Na figura abaixo podemos ver o desenho do circuito lógico para a equação:
