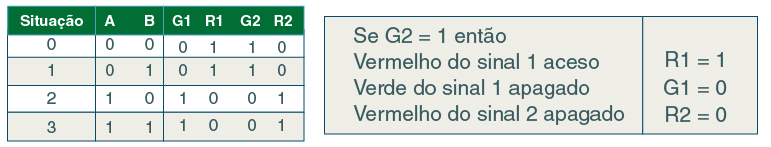

Tabela verdade

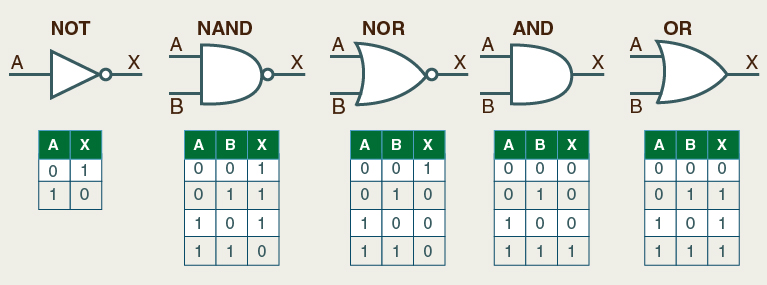

Lembre-se de que, em qualquer bloco (porta ou função) lógico somente dois estados (0 ou 1) são permitidos em suas entradas e saídas. Vale a pena rever aqui algumas formas de representação de blocos:

E (AND)
OU (OR)
NÃO (NOT)
NÃO E (NAND)
NÃO OU (NOR)
OU EXCLUSIVO (XOR)

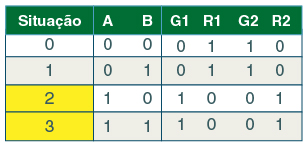

Resolução da situação 2

Na situação 2 o preenchimento da equação é:
Quando G1=1 quando A = 1 e B = 0, ou seja, A = 1 E = 1
Usando uma porta E, é possível escrever G1=1 quando A . = 1

Resolução da situação 3

Na situação 3 seria:
Quando G1=1 (verde do sinal 1 aceso) quando A = 1 e B = 1
Portanto, G1=1 quando A.B =1
