• Diagrama de componentes

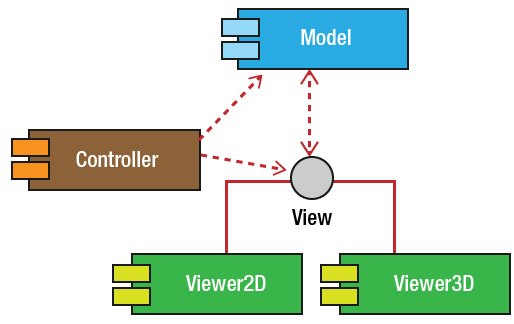

Representa como as classes são agrupadas funcionalmente no código de software. Componentes são agrupamentos de classes que são utilizadas para implementar uma determinada função no software.
Por exemplo: um componente pode estar relacionado a um conjunto de bibliotecas, com classes que implementam visualização 3D de um sistema CAD. Os relacionamentos dos componentes têm a ver com a comunicação realizada entre eles.
