3.2 Diagrama de objetos

São semelhantes ao diagrama de classes, porém, com objetos, ou seja, uma classe com atributos “preenchidos” (instância). Enquanto o diagrama de classes descreve um modelo, o diagrama de objetos descreve uma “foto” de como instâncias de classes estão organizadas num dado momento.

Sua notação é similar ao diagrama de classes, contendo os mesmos elementos: associação, dependência, atributos e métodos (objeto) etc.

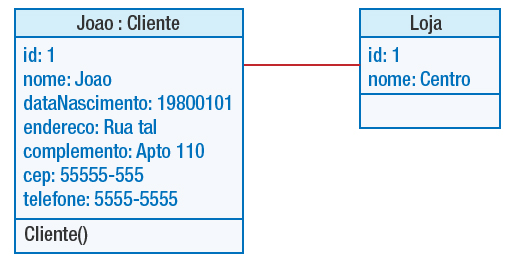

No exemplo abaixo vemos uma classe Cliente instanciada como objeto João, que está associado a loja do centro:
