O diagrama que representa relacionamentos é chamado de Diagrama de Entidade Relacionamento ou Modelo de Entidade Relacionamento – MER, ou ainda, modelo de dados. Para o exemplo acima, teríamos o seguinte diagrama de relacionamento:

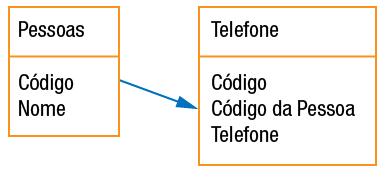

Nesse diagrama vemos duas caixas, cada caixa representa uma tabela. Dentro de cada caixa vemos um texto na parte superior, esse é o nome da tabela. Depois, vemos textos logo abaixo, esses são os campos da tabela. A linha com a seta indica o relacionamento entre as tabelas. A direção da seta indica quem é a tabela que recebe a chave primária da outra tabela. Esse relacionamento é interpretado da seguinte forma: uma pessoa pode ter nenhum, um ou vários telefones cadastrados.
Dependendo do grau de sofisticação da ferramenta com a qual você está elaborando um diagrama MER, você poderá observar várias outras informações, como por exemplo:
- Indicador gráfico de qual campo é a chave-primária (geralmente é o desenho de uma chave);
- Indicador se o campo é obrigatório ou não no cadastro;
- Tipo de campo (se é número inteiro, número fracionado, texto fixo, texto variável, data, verdadeiro/falso etc.).
- Relacionamento entre as tabelas (setas ou linhas).
- Regras de conteúdo e relacionamento (como, por exemplo, se é obrigatório possuir ao menos um registro no relacionamento).
