c) Exemplo 3

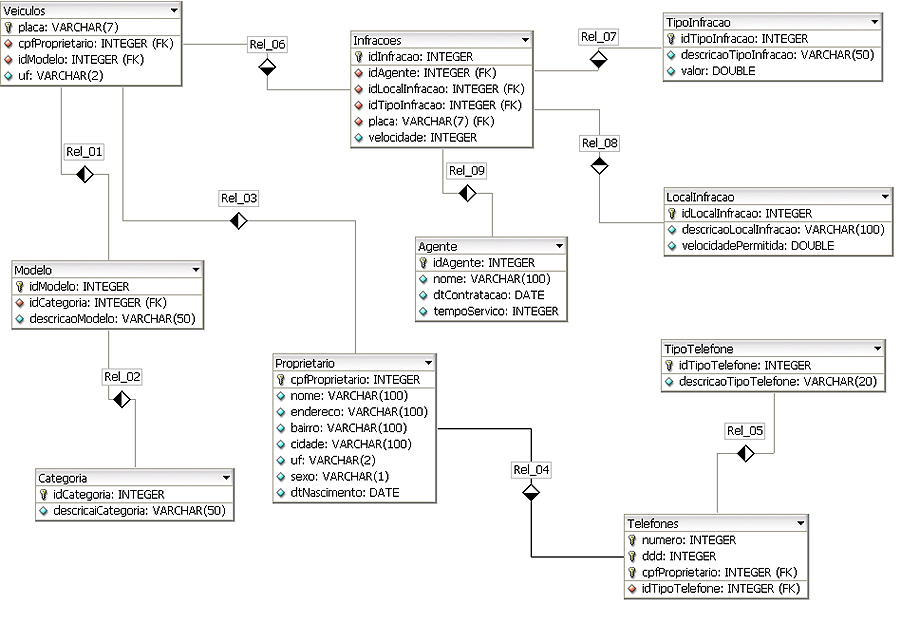

Cada ferramenta de modelagem apresenta um layout diferente na apresentação dos diagramas de relacionamento, veja o exemplo abaixo: apesar da diferença do layout, você é capaz de identificar as tabelas, os campos, as chaves primárias, os relacionamentos e os tipos de dados? Faça esse exercício.

Ao analisar os nomes dos campos, conseguimos até mesmo identificar que tipo de sistema está relacionado ao modelo de dados. Esse exemplo acima, por exemplo, relaciona-se a um sistema de cadastro de multas de condutores e veículos. Você percebeu isso?
