2.2 - Configuração do Roteamento Estático

Para a configuração do roteamento estático seguiremos o cenário fictício da figura a seguir. É uma rede um pouco mais complexa do que a vista anteriormente, no conceito de roteamento IP. Nele todas as redes têm máscara /24 ou 255.255.255.0.

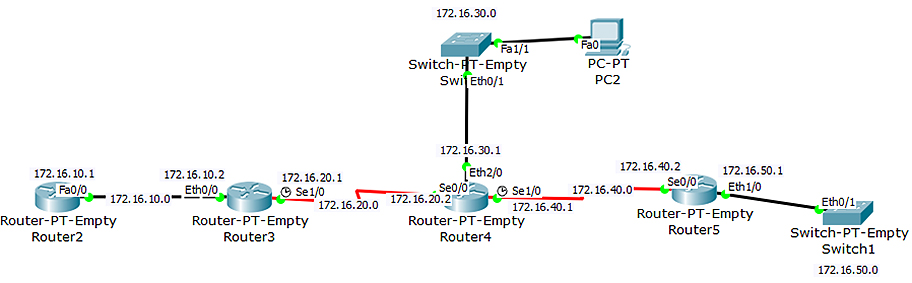

Figura 2.4: Rede mais complexa.
Fonte: O Autor, 2015.

Vamos fazer a configuração de cada um dos roteadores para o roteamento estático

Router 2:

            Router>enable

(entra no ambiente de usuário privilegiado)
Router#configure terminal (entra no ambiente de configuração global)
Router(config)#interface fa0/0 (entra na interface)
Router(config-if)#ip address 172.16.10.1 255.255.255.0 (atribuição de IP e msc)
Router(config-if)#no shut (para ativar a interface)
Router(config-if)#exit (para sair da interface e voltar ao ambiente de configuração global)

Router(config)#ip route 172.16.20.0 255.255.255.0 172.16.10.2

            Router(config)#ip route 172.16.30.0 255.255.255.0 172.16.10.2

            Router(config)#ip route 172.16.40.0 255.255.255.0 172.16.10.2

            Router(config)#ip route 172.16.50.0 255.255.255.0 172.16.10.2

            Router(config)#end

(término da configuração)
Router#wr (para salvar a configuração feita)

Observe:

ip route é a instrução para o roteamento estático;
172.16.20.0 é a rede de destino considerada;
255.255.255.0 é a máscara da rede de destino considerada;
172.16.10.2 é o next hop, ou seja, o IP da porta de entrada para a rede de destino;

Pronto! Router 2 está configurado.

Como as configurações não mudam, vamos ao próximo roteador. Lembre-se: roteamento estático somente para as redes distantes (remotas).

Veja o roteador Router 3
Passemos ao roteador Router 4
Finalmente o Router 5

Router 3

Router> enable Router# configure terminal Router(config)#interface eth0/0 Router(config-if)#ip address 172.16.10.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface se1/0 Router(config-if)#ip address 172.16.20.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#ip route 172.16.30.0 255.255.255.0 172.16.20.2 Router(config)#ip route 172.16.40.0 255.255.255.0 172.16.20.2 Router(config)#ip route 172.16.50.0 255.255.255.0 172.16.20.2 Router(config)#end Router#wr

O Router 3 está pronto.

Router 4

Router> enable Router# configure terminal Router(config)#interface eth2/0 Router(config-if)#ip address 172.16.30.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface se0/0 Router(config-if)#ip address 172.16.20.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface se1/0 Router(config-if)#ip address 172.16.40.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)# Router(config)#ip route 172.16.10.0 255.255.255.0 172.16.20.1 Router(config)#ip route 172.16.50.0 255.255.255.0 172.16.40.2 Router(config)#end Router#wr

O Router 4 está pronto.

Router 5

Router> enable Router# configure terminal Router(config)#interface eth1/0 Router(config-if)#ip address 172.16.50.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#interface se0/0 Router(config-if)#ip address 172.16.40.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)# Router(config)#ip route 172.16.30.0 255.255.255.0 172.16.40.1 Router(config)#ip route 172.16.20.0 255.255.255.0 172.16.40.1 Router(config)#ip route 172.16.10.0 255.255.255.0 172.16.40.1 Router(config)#end Router#wr

O Router 5 está pronto.
