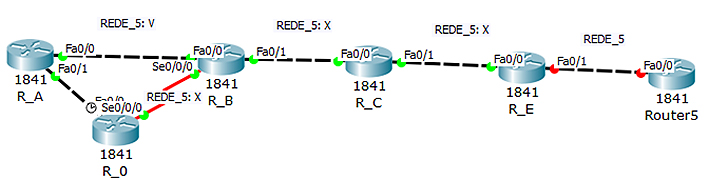

Para nosso estudo, considere a figura a seguir.

O RIP, sendo um protocolo distance vector, mantém registros de todas as mudanças ocorridas na rede através do broadcast periódico de atualizações de tabelas de roteamento para todas as interfaces ativas.

Na figura acima, por alguma razão, a interface para a rede 5 falha. Todos os roteadores sabem da rede 5 pelo roteador “E”. O roteador “A”, em suas tabelas, possui as rotas para a rede 5 por meio dos roteadores “B”, “C” e “E”. Quando a rede 5 falha, o roteador “E” avisa o roteador “C”. Isso faz com que o “C” pare de rotear pacotes para a rede 5 por meio do “E”. Porém os roteadores “A”, “B” e “D” ainda não sabem sobre a situação da rede 5, portanto, continuam enviando suas tabelas para atualização. Em consequência, há formação de um loop do pacote.
