2.5 - Operação de comunicação Frame Relay

1. O Host envia um frame com o endereço MAC de destino ao router.
2. O Router descarta o frame e analisa o endereço IP de destino, analisa na sua tabela de roteamento e envia o pacote pela interface apropriada. (se a rota não for encontrada e não tiver uma rota padrão-gateway of last resort- o pacote será descartado).

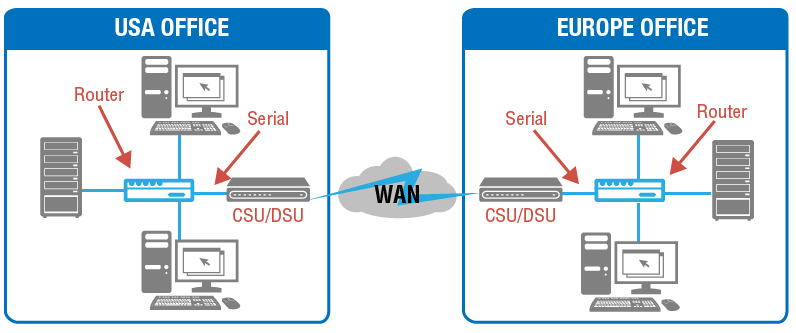

3. O pacote será encapsulado em um frame Frame Relay, e será enviado para a rede Frame Relay, contendo o número DLCI-Data Link Connection Identifier- da interface serial (O DLCI identifica o PVC) para os routers e switches da operadora participante Frame Relay.

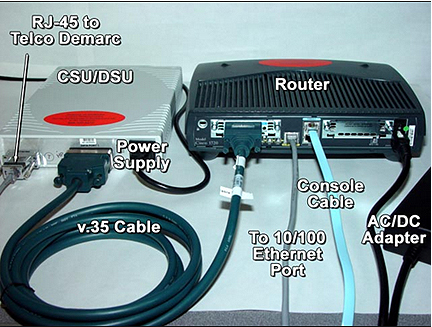

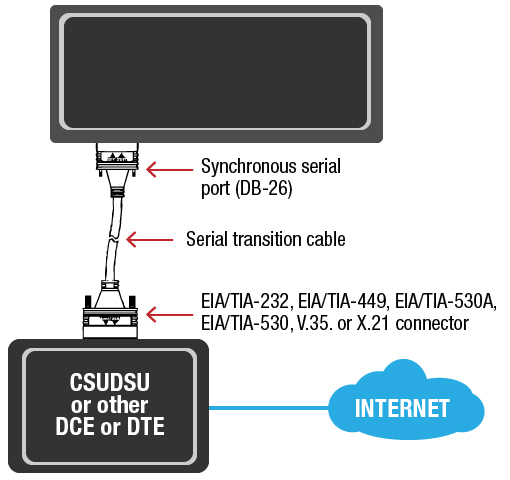

4. O dispositivo CSU-Communication Service Unit/DSU-Data Service Unit- recebe o sinal digital, codifica na “linguagem” Frame Relay e repassa para o PSE.
5. O CSU/DSU é conectado ao demarc por meio de uma tomada RJ-45.

6. O Demarc é conectado ao loop local, que é conectado ao CO (Central Office). O loop local se conecta ao CO por par trançado ou fibra ótica.
7. O CO recebe o frame e envia para a “nuvem” Frame Relay. O endereço IP destino e o numero DLCI são analisados.
8. Alcançando o switching office mais próximo, o frame é enviado através do loop local. O frame é recebido pelo demarc e encaminhado para o CSU/DSU. O Router recebe o frame e o envia para a rede local.
