Configuração do Frame Relay: exemplo resolvido

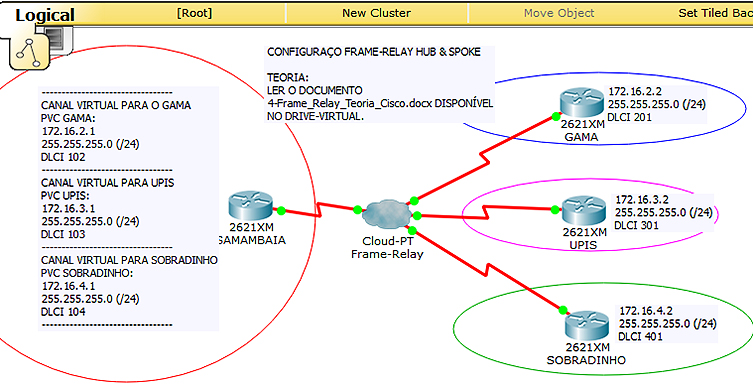

Seja o cenário abaixo:

Cenário: conectar 4 sites (filiais) entre si por meio do frame-relay cada filial faz parte de uma sub-rede. Os endereços virtuais (dlci) foram fornecidos pela empresa de telecomunicações.

Aplique a configuração dos roteadores com os dados abaixo:

1. gama: pvc gama; IP: 172.16.2.1/24; dlci 102.
2. upis: pvc upis; IP: 172.16.3.1/24; dlci 103.
3. sobradinho: pvc sobradinho; IP:172.16.4.1/24; dlci 104

Roteador gama:

router(config)# hostname gama
gama(config)# int se0/0
gama(config-if)# encap frame-relay ietf
gama(config-if)# frame-relay lmi-type cisco
gama(config-if)# ip add 172.16.2.2 255.255.255.0
gama(config-if)# frame-relay interface-dlci 201
gama(config-if)# no shut
gama(config-if)# end
gama#wr

Repita os passos acima para cada um dos roteadores upis e sobradinho, com seus respectivos parêmetros.

A questão é: como interligar os 3 sítios (gama, upis e sobradinho) a samambaia se tenho somente uma interface serial (se0)?

A resposta é: utilizar o artifício da sub-interface. Repare nos avisos ao lado do sítio samambaia: os pvc, ips, mscs e dlcis.

Então, no roteador samambaia faça:

(config)# int se0/0
(config-if)# encap frame-relay ietf
(config-if)# frame-relay lmi-type cisco
(config-if)# no shut
(config-if)# int se0/0.102 point-to-point
(config-subif)# ip add 172.16.2.1 255.255.255.0
(config-subif)# frame-relay interface-dlci 102
(config-subif)#exit
(config-if)# int se0/0.103 point-to-point
(config-subif)# ip add 172.16.3.1 255.255.255.0
(config-subif)# frame-relay interface-dlci 103
(config-subif)# exit
(config-if)# int se0/0.104 point-to-point
(config-subif)# ip add 172.16.4.1 255.255.255.0
(config-subif)# frame-relay interface-dlci 104
(config-subif)#exit
(config-if)# exit
(config)#wr

Repita os passos aos demais roteadores.

Configurou todos os roteadores?

Testou a conectividade entre os 3 e samambaia?

Se obteve “sucesso” então a rede está funcional com cada um "falando" com samambaia.

O que ocorre entre os três roteadores?
Veja que a comunicação falha. Solução: configure o roteamento entre eles. Use o estático ou um dos dinâmicos que já aprendeu. Se utilizar o RIP então:

> enable
# router rip
#version 2
# network 172.16.0.0 (sabe explicar o por que?)
# end
#wr
