3. Configuração do protocolo OSPF, Área 0, 1, 2 e 3.

Objetivo: Configurar os roteadores da topologia dada com o protocolo OSPF de tal maneira que torne a rede totalmente funcional.

Tarefas:

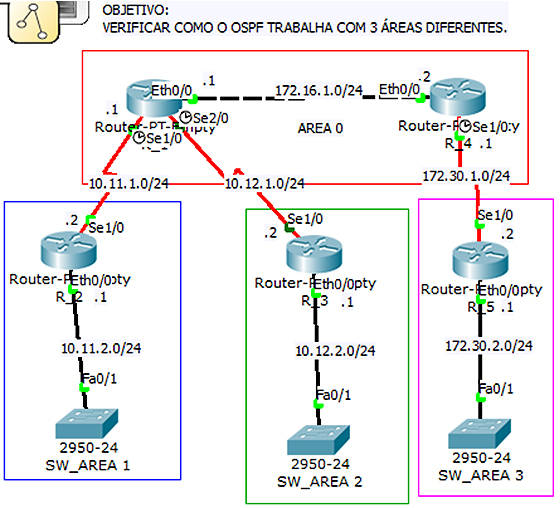

1. monte a topologia no packet tracer.
2. execute o plano de endereçamento ip.
3. configure os roteadores conforme mostrado.
4. simule no packet tracer.
5. em cada um dos roteadores, execute os comandos:

5.1) show ip route;

5.2) show ip ospf neighbor;

5.3) show ip ospf int;

6. pesquise na internet o significado:

resultado de show ip route:
- C
- O
- O IA

resultado de show ip ospf neighbor:
-neighbor
-pri
-state

Configurações:

Em cada interface de cada roteador:

- ative a interface.
- atribua IP/Msc com o comando <IP> <Msc> da rede à qual pertence a interface.

Em cada roteador:

- configure o protocolo com o comando router ospf 100. - publique a rede com o comando network <rede> <wildcard> area 0 (este comando deve ser repetido tantas vezes quantas forem as interfaces que ligam áreas diferentes).

Exemplos:

CONFIG R1

CONFIG R4
