2.13 - Exemplo resolvido de eleição do roteador DR e BDR

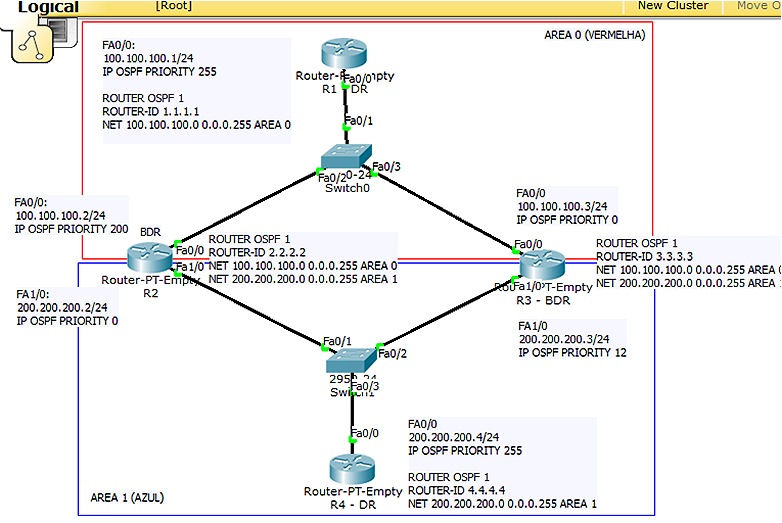

Seja o cenário da figura abaixo, com quatro roteadores (R1, R2, R3 e R4) conectados em 2 redes broadcast distintas: R1, R2 e R3 em uma rede e R2, R3 e R4 em outra rede. Todos os roteadores deverão usar OSPF sendo a rede broadcast do R1, R2 e R3 a área 0 e a outra rede a área 1.

Para a área 0 o R1 deverá ser o Designated Router (DR) e o R2 deverá ser o BDR. O R3 deverá ser DROTHER.

Para a área 1 o R4 deverá ser o Designated Router (DR) e o R3 deverá ser o BDR. O R2 deverá ser DROTHER.
