3 – Exemplos de Configurações dos Roteadores

Exemplo 1: roteamento OSPF

Configurar o roteamento OSPF pelo comando “router ospf processo”, onde o processo é um número do processo OSPF.

O roteador também possui um router ID único que geralmente é a interface loopback ou então o maior endereço IP do roteador. Para adicionar interfaces deve-se usar o comando “network área”. Um roteador pode ter interfaces em áreas distintas, define-se cada área pelo comando network. Para definir a prioridade de um roteador ser DR ou BDR em uma rede OSPF, usa-se o comando “ip ospf priority n” na interface broadcast onde o “n” é um valor de prioridade onde quanto maior, melhor. Se usarmos o “0” o roteador nunca se elegerá como DR ou BDR. Nos roteadores eleitos a serem DR deve-se utilizar o valor 16 (máximo), nos roteadores BDR foi utilizado o 12 e para o DROTHER utilizado “0”.

Comandos importantes de verificação

R4# sh ip ospf neighbor R1# show ip ospf interface

Configuração

interface FastEthernet0/0 no shut ip address 100.100.100.1 255.255.255.0 exit ip ospf priority 255 router ospf 1 router-id 1.1.1.1 network 100.100.100.0 0.0.0.255 area 0

interface FastEthernet0/0 no shut ip address 100.100.100.3 255.255.255.0 ip ospf priority 0 interface FastEthernet1/0 no shut ip address 200.200.200.3 255.255.255.0 ip ospf priority 200 router ospf 1 router-id 3.3.3.3 network 100.100.100.0 0.0.0.255 area 0 network 200.200.200.0 0.0.0.255 area 1

interface FastEthernet0/0 no shut ip address 100.100.100.2 255.255.255.0 ip ospf priority 200 exit interface FastEthernet1/0 no shut ip address 200.200.200.2 255.255.255.0 ip ospf priority 0 router ospf 1 router-id 2.2.2.2 network 100.100.100.0 0.0.0.255 area 0 network 200.200.200.0 0.0.0.255 area 1

interface FastEthernet0/0 no shut ip address 200.200.200.4 255.255.255.0 ip ospf priority 255 router ospf 1 router-id 4.4.4.4 network 200.200.200.0 0.0.0.255 area 1

Siglas

DR: roteador designado.
BDR: roteador designado de backup.
DROther: não dr e não bdr.

Verificações

show ip ospf neighbor.

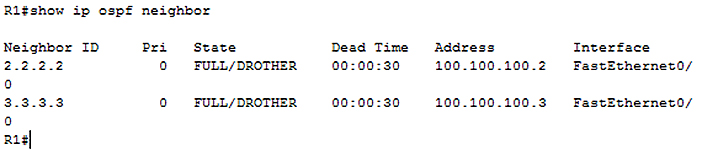

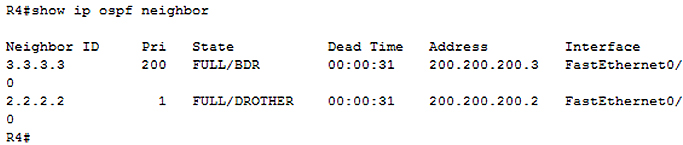

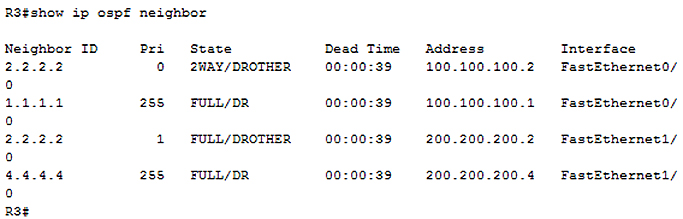

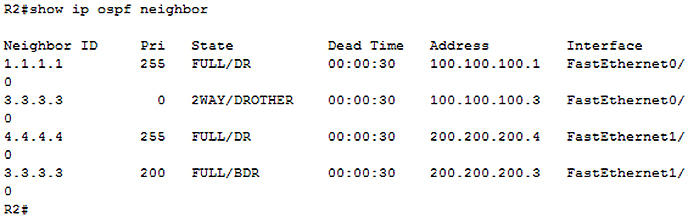

R1#show ip ospf neighbor R2#show ip ospf neighbor R3#show ip ospf neighbor R4#show ip ospf neighbor

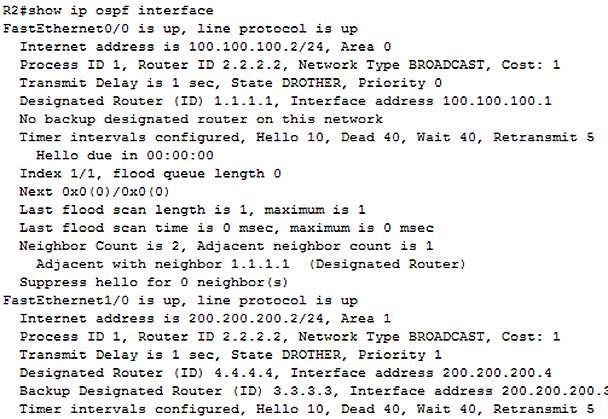

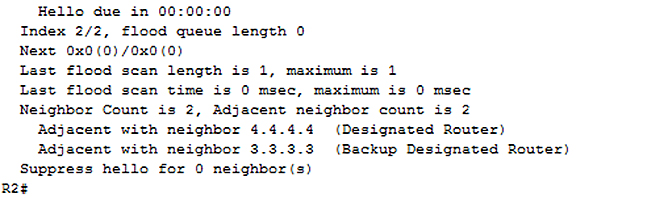

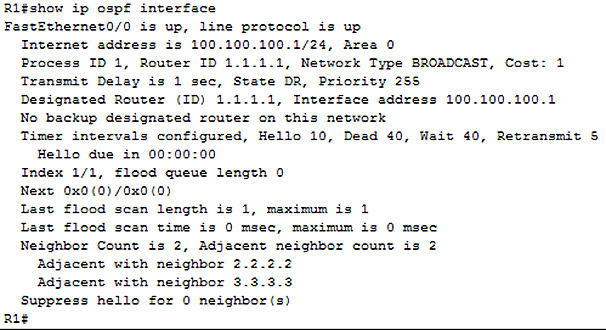

Relatórios dos comandos “Show ip ospf interface” dos roteadores R1 e R2.

R1#show ip ospf interface R2#show ip ospf interface
