A UML descreve o diagrama de implantação em dois contextos:

Um diagrama de implantação pode definir tipos de nós, algo semelhante a um diagrama de classes que define tipos de objetos. Um diagrama de implantação pode incluir instâncias de componentes dentro das instâncias dos nós para ilustrar o ambiente de execução (seja ele desenvolvimento, teste, homologação ou produção).

Assim, temos o seguinte foco na diagramação:

  • Um nó representando um tipo de recurso de processamento, como uma CPU ou um trabalho humano (manual) realizando uma tarefa.
  • Uma associação definindo um tipo de relacionamento que suporte a comunicação entre os nós.

Dessa forma, a diagramação representa:

  • Uma instância de um nó como um recurso de processamento específico designado para realizar determinado tipo de tarefa. Exemplo: uma máquina específica onde funciona o banco de dados.
  • Um link entre os nós para especificar as conexões de um tipo pré-determinado. Exemplo: o tipo de conexão entre o servidor de banco de dados e o servidor da aplicação.

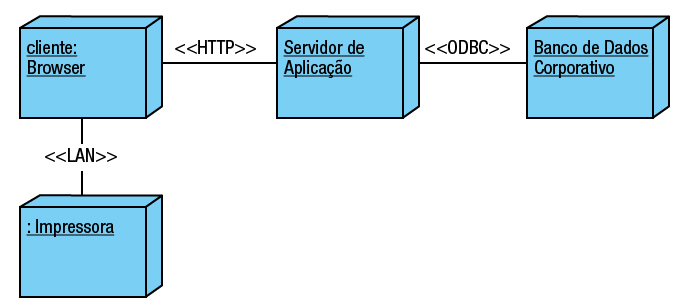

Exemplo de diagrama de implantação
Fonte: Bezerra, 2002
