Para a UML, um nó representa qualquer equipamento, componente ou recurso que realize um determinado trabalho. Dependendo do sistema que você estiver modelando, um nó pode representar um servidor, uma memória, um processador, um storage, uma pessoa, enfim, qualquer coisa.

Um nó pode ser decomposto (ou detalhando) em subpartes menores, o que poderíamos chamar de “subnó” (mas esse nome não existe na UML). Ainda, podemos representar os componentes que compõem o nó.

Assim como as classes, um nó pode possuir atributos e operações, além de poder participar de associações. Isso significa que podemos definir informações de um nó, como, por exemplo:

• tamanho de memória do servidor,
• quantidade de processadores,
• velocidade de processamento etc.

Podemos também definir suas funcionalidades, como por exemplo: ligar (boot), desligar (shutdown), reiniciar etc. Esses detalhes podem ser extremamente importantes nos casos em que você poderá utilizar a documentação do projeto para apoiar a compra e a configuração de equipamentos de TI.

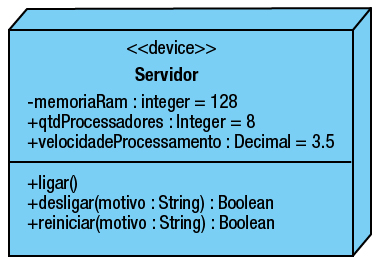

Veja o exemplo abaixo de um nó representando informações hipotéticas:
