2.2. Modelando instâncias

Da mesma maneira que o diagrama de objetos modela instâncias do diagrama de classes, podemos usar as mesmas regras para modelar uma instância do diagrama de implantação.

Veja o exemplo a seguir que representa, hipoteticamente, uma instância do diagrama do item anterior:

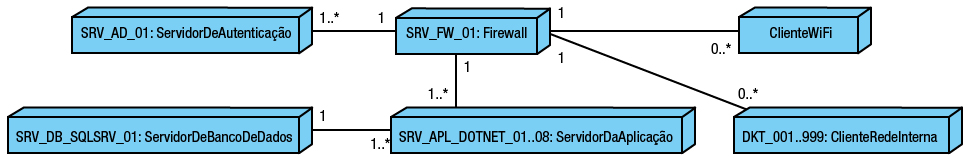

Exemplo de diagrama de implantação no nível de instância.

Lembre-se o mesmo padrão de nomenclatura utilizado no diagrama de objetos:

nome_do_nó : tipo_do_nó

Também podemos omitir o tipo do nó na nomenclatura da instância. Dessa forma, teríamos algo como o exemplo a seguir:

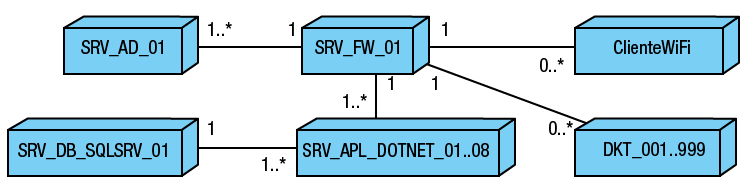

Exemplo de diagrama de implantação sem nome dos tipos do nó.
