2.4. Modelando componentes, comunicação e dependência

Quando um componente reside em um nó, ele pode ser modelado dentro do próprio nó. A comunicação entre os componentes é modelada por meio de uma linha contínua, já a dependência lógica entre os componentes é desenhada usando uma seta pontilhada, da mesma forma que você aprendeu quando estudamos os diagramas de componente.

Veja o exemplo a seguir:

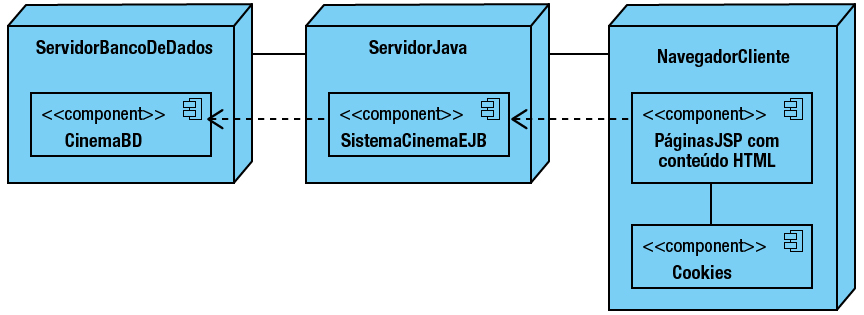

Diagrama apresentando dependência e comunicação entre os pacotes.

Os nós, componentes e dependências na figura acima representam os seguintes relacionamentos:

O servidor de banco de dados contém o banco de dados “CinemaDB”.
O servidor de aplicação executa o sistema “SistemaCinemaEJB”, que depende do banco de dados “CinemaDB”.
O cliente rota páginas JSP, que dependem do sistema “SistemaCinemaEJB”.
As páginas JSP e HTML comunicam-se com cookies, mas não há dependência, só comunicação.
