3 - Implantando artefatos em nós
Um artefato deve ser implantado para poder ser utilizado no mundo real. Ou seja, ele deve ser colocado em um local onde ele possa ser armazenado e executado. Esse local pode ser um nó (ou seja, um ambiente de execução ou um dispositivo), uma propriedade, ou uma especificação de uma instância. A relação entre o local e o artefato é denominada relacionamento de dependência de implantação.
Uma implantação é modelada como uma dependência estereotipada. Essa dependência pode ser modelada de duas formas, conforme ilustrado abaixo.

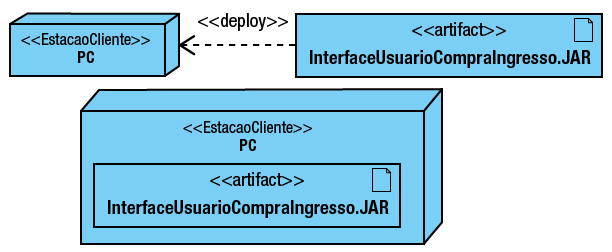

No exemplo, o artefato “InterfaceUsuarioCompraIngresso” é implantado (transferido) para a “EstacaoCliente”. As formas de modelagem são:
- por meio de uma seta pontilhada com o estereótipo <<deploy>>;
- com o desenho do artefato dentro do nó.
Veja a seguir:
Um dos artefatos mais comuns que encontramos em nós refere-se à própria especificação de implantação, o que normalmente é feita por arquivos XML. Informações como modo de concorrência, modo de execução, modo de transação são exemplos de configurações muito frequentes.
