Um diagrama de estruturas compostas modela as partes de uma classe, componente, ou colaboração, incluindo os pontos de interação (portas) utilizados para acessar os recursos da estrutura.
O conceito visual vem do antigo diagrama de contexto composto, das primeiras da UML.

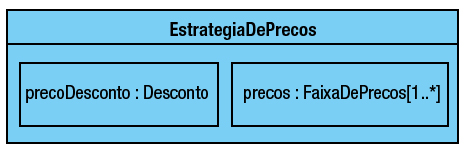

Na figura abaixo podemos ver um exemplo hipotético de um diagrama de estruturas compostas. Neste exemplo, é apresentada uma estratégia de preços para o sistema de venda de ingressos para um cinema. A estratégia de preços é construída usando um desconto e um conjunto de faixas de preço:
Os diagramas de estruturas compostas também modelam colaborações.
Uma colaboração descreve um comportamento, o recurso que realiza o comportamento e os papéis que os recursos assumem durante o comportamento.

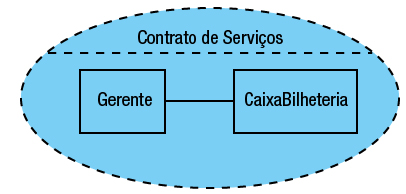

A figura a seguir modela a colaboração na qual o gerente do cinema estabelece os serviços a serem realizados pelo caixa da bilheteria (perfil, funcionalidades e permissões):
