1.1. Modelando interações e ocorrência de interações

Quando falamos de interação, estamos tratando da relação entre o usuário e o sistema, ou seja, como o usuário opera o sistema. Já quando falamos de ocorrência de interação, estamos tratando de uma interação referenciada em outro quadro de interação, ou seja, um fragmento comum que pode ser reutilizado em outros diagramas.

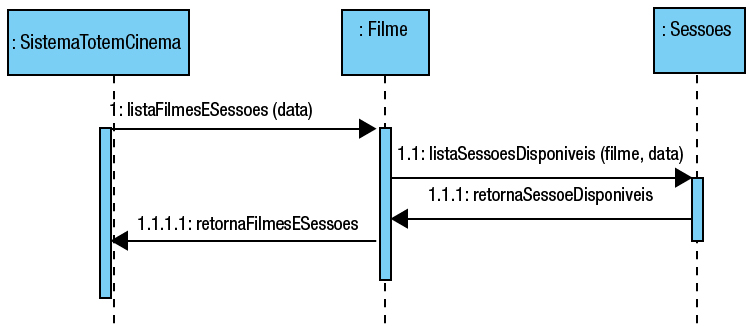

A notação para uma interação e uma ocorrência de interação é a mesma que já aprendemos quando falamos de diagrama de sequência. A figura abaixo apresenta um exemplo de notação para interação, onde o usuário solicita ao sistema informações sobre filmes e horários das sessões:

A figura a seguir apresenta um exemplo de notação de ocorrência de interação. Observe que retornar quais filmes e sessões estão disponíveis é um pedaço reutilizável de uma interação com o usuário:

Ambas, interação e ocorrência de interação, são possíveis de serem modeladas em um diagrama de visão geral de interação, mas, por um propósito de simplificação, os exemplos que veremos neste módulo tratarão apenas de ocorrências de interação (entenda isso como “um pedaço” de um diagrama mais complexo).
