3.3 - Um exemplo de documentação de Arquitetura com UML

UML oferece diferentes visões possíveis para modelar a arquitetura de um sistema. Os participantes do projeto são responsáveis pela escolha de qual ponto de vista será usado e quão precisa será cada visão. Em nosso exemplo, vamos usar o diagrama de estado e de sequência para descrever um sistema.

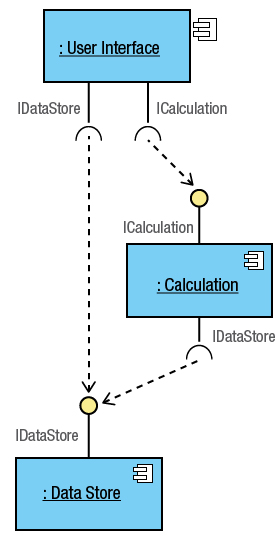

O diagrama de componentes exemplo é exibido a seguir:

Este diagrama tem sintaxe e semântica rigorosas. Os símbolos utilizados são documentados na especificação da UML, e têm significados específicos. A UML define símbolos específicos para os "componentes", que são usados neste exemplo. Não é possível afirmar, entretanto, que o diagrama não apresenta ambiguidade. Por exemplo, o diagrama nada diz sobre o que é um componente neste contexto ou quando e como as chamadas entre os componentes são feitas. Alguns desses detalhes podem ser especificados em outros diagramas UML.
