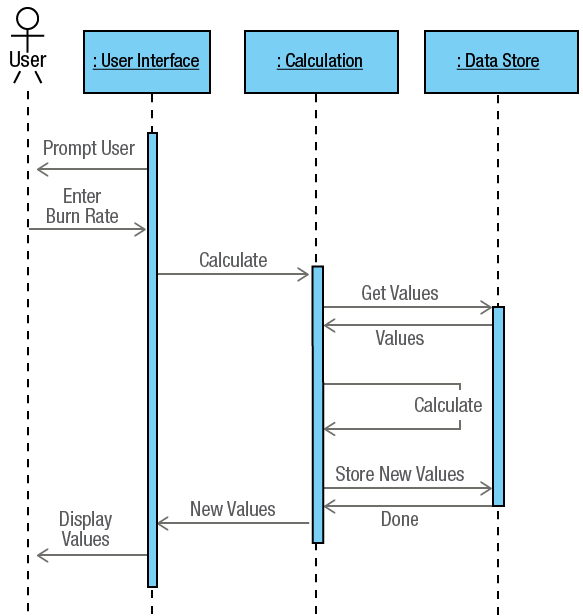

Um diagrama de sequência para a aplicação exemplo é demonstrado na figura a seguir. Este diagrama mostra uma sequência particular de operações que pode ser realizada pelos três componentes.

Diagramas de sequência como este não se destinam a captar todo o comportamento de um sistema; ao contrário, eles são usados para documentar determinados cenários ou casos de uso.

O diagrama de sequência exemplo mostra o cenário de usuário que obtém uma velocidade de combustão do usuário, Calcula, Recupera o estado do lander do armazenamento de dados e atualizações das informações e, em seguida, retorna o estado do lander para a Interface do Usuário.
