3.4 - Visões Comportamentais

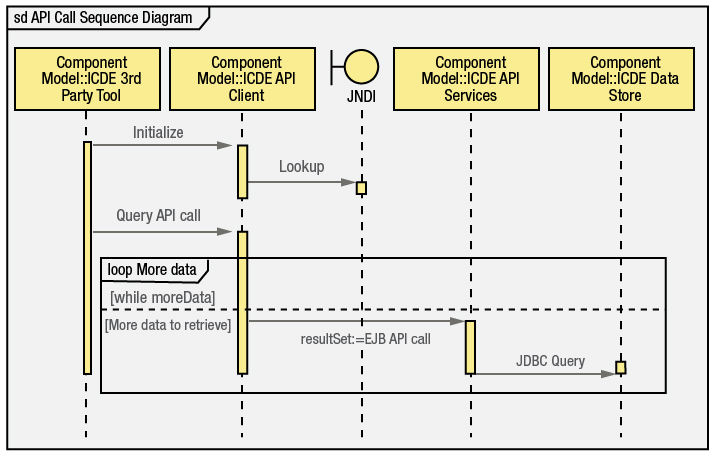

Um diagrama de sequência para uma chamada API é mostrado na figura a seguir. A API fornece uma chamada explícita "Inicializar", que deve invocar ferramentas. Este faz com que o cliente API ICDE estabeleça referências para os beans de sessão sem estado EJB usando o serviço de diretório JEE (JNDI).

Uma vez que a camada de API é inicializada, a ferramenta de terceiros chama uma das APIs de consulta disponíveis para recuperar dados do evento. Essa solicitação é passada para uma instância EJB que implementa a consulta e emite a chamada JDBC para obter os eventos que satisfazem a consulta.

Todas as APIs ICDE que retornam coleções de eventos potencialmente podem obter grandes conjuntos de resultados do banco de dados. Isso cria o potencial para esgotamento de recursos no servidor JEE, especialmente se várias consultas retornam coleções de eventos grandes simultaneamente.
