Já no caso da representação estrutural há uma definição da “caixa preta” como o conjunto de seus componentes e suas respectivas interconexões. Oposto da representação comportamental, a representação estrutural se atém às especificações e à implementação do sistema sem fazer referência à sua funcionalidade. Você pode observar isso na figura 02.

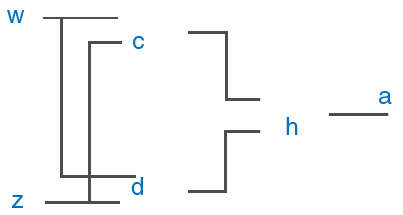

Figura 02

Fica explícito que na maioria das vezes a funcionalidade pode ser obtida a partir dos componentes interconectados. Contudo, derivar a funcionalidade de um sistema desta forma é muito complicado, principalmente se o sistema possui um número grande de componentes.
