Você deve ter observado que, em um diagrama de blocos, não há preocupação quanto ao detalhamento dos componentes, mas apenas uma ideia generalizada da estrutura como um todo. Cada bloco poderá até ser mostrado em um nível maior de detalhamento por meio de outro diagrama de blocos ou em um diagrama esquemático. Isto demonstra a natureza hierárquica que há em qualquer tipo de projeto de sistema.

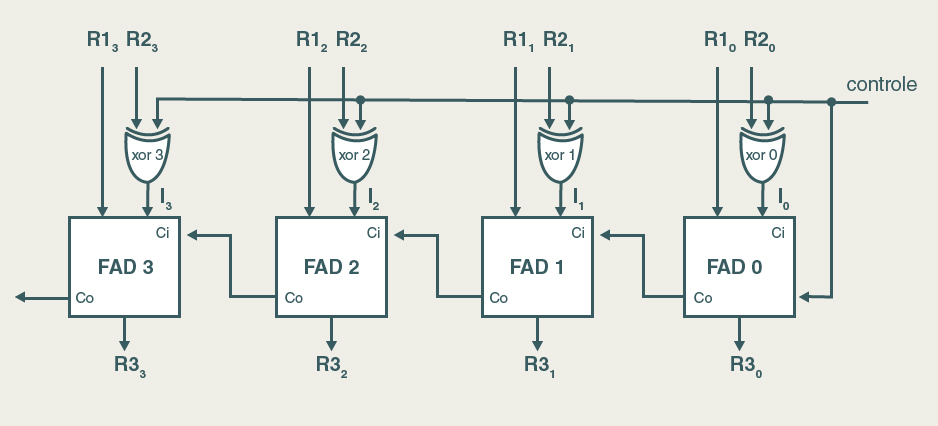

Figura 05

Para exemplificar o que falamos no parágrafo acima, podemos observar na figura 05, uma representação de um diagrama de blocos com um nível de detalhamento maior da ULA (Unidade Lógica e Aritmética). Você já havia observado na Figura 04 um diagrama de blocos que representa a ULA de uma maneira menos detalhada.
