Vamos observar a seguinte equação, que é a fórmula mínima para o circuito lógico abaixo:

Esta equação servirá para criar o seguinte circuito lógico:

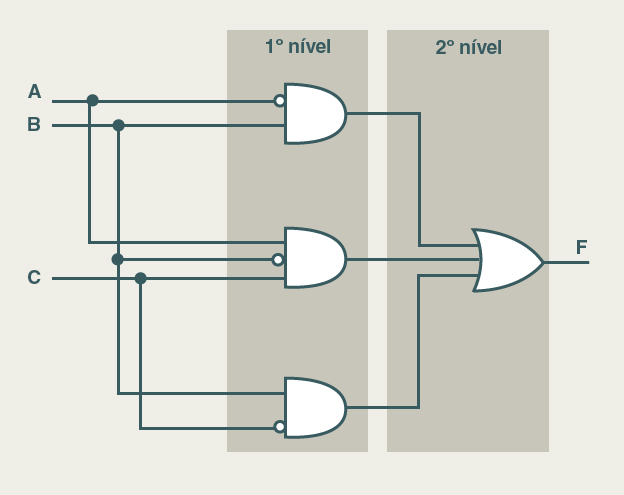

Circuito Lógico 04

Observe que este circuito é de menor complexidade que os circuitos que vimos anteriormente. A complexidade relativa de um circuito lógico é calculada ao somarmos o número de entradas das portas.

Nos circuitos que vimos anteriormente notamos a presença de quatro portas de três entradas e uma porta de quatro entradas. Consequentemente, a complexidade relativa será: 4x3+1x4=16. No circuito da figura acima visualizamos duas portas de duas entradas e duas portas de três entradas. Então podemos dizer que a complexidade relativa será 2x2+2x3=10. Fica evidente que o circuito da figura acima possui menor complexidade em relação aos circuitos vistos anteriormente.
