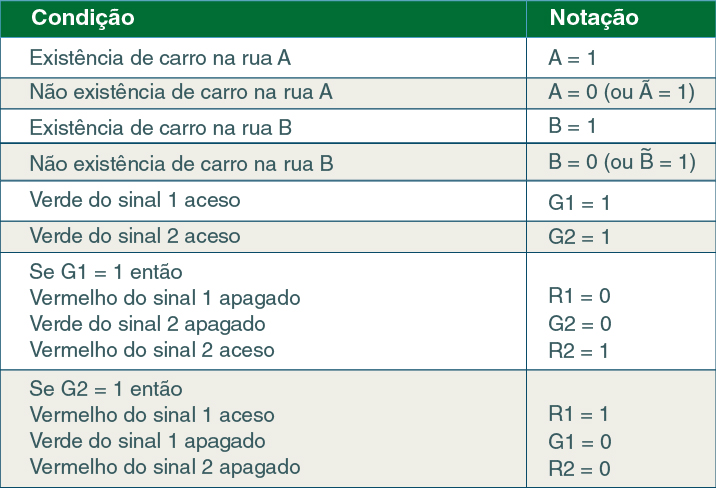

2- Tabela Condição/Notação

Tendo por base as características apresentadas para automatizar os semáforos, então iremos criar um circuito lógico para solucionar esta situação, mas antes de mais nada, iremos criar uma expressão. Contudo, vamos visualizar a figura abaixo (Tabela Condição/Notação) para entendermos as condições e então estabelecermos uma notação.

Observe na figura anterior (Tabela Condição/Notação), na qual para cada condição há uma notação. Veja que a lógica booleana está sendo usada. Exemplo: existência de carro na rua A, então a variável A receberá o valor 1, A = 1. Inexistindo carro na rua A, então a variável A receberá = 0. Relembrando: 0 e 1, podemos utilizar o numeral “1” para indicar que está ligado, e numeral “0” para indicar que está desligado.
