Iniciando pela escrita da expressão de G1, em quais situações G1 acende?

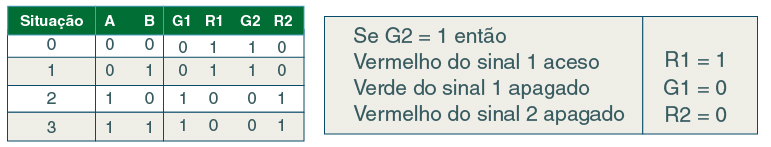

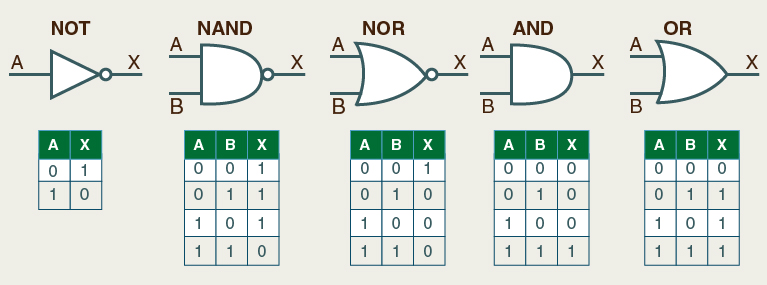

Antes de iniciarmos, é importante consultar a tabela verdade.

Iniciando pela escrita da expressão de G1, em quais situações G1 acende?

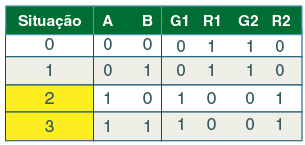

Resposta: nas situações 2 OU 3

Como se tem G1=1 na Situação 2 OU (OR) Situação 3, uma porta OU contendo as expressões tanto da situação 2 quanto da situação 3 resultará no valor 1 nesses casos, que representa a situação referente ao verde aceso do semáforo 1, consequentemente a expressão seria a seguinte:

G1 = + A.B
