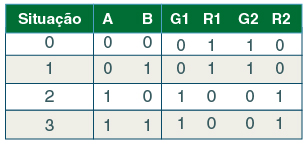

Agora, em quais situações R1 (vermelho do sinal 1 aceso) acende?

Resposta: nas situações 0 OU 1

Como se tem R1=1 na situação 0 OU situação 1, uma porta contendo as expressões tanto da situação 0 quanto da situação 1 resultará no valor 1 nesses casos, que representa a situação referente ao vermelho aceso do semáforo 1

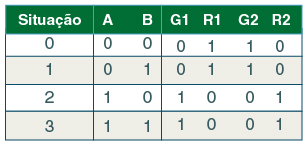

Escreva as expressões quando

• G2 = 1
• R2 = 1

G2 = 1 nas situações 0 OU 1
• Situação 0: = 1
• Situação 1: = 1

Portanto:

R2= 1 nas situações 2 OU 3
• Situação 2: = 1
• Situação 3: = 1

Portanto:
