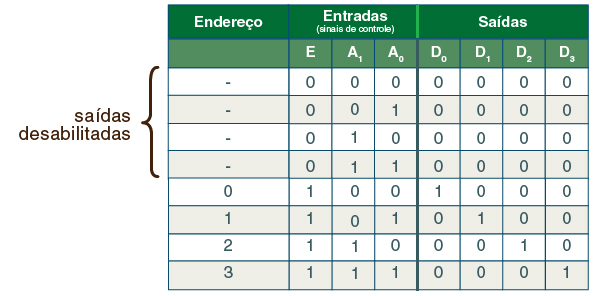

| Um decodificador pode vir a possuir uma entrada de enable (habilitação). Esta entrada tem a função de habilitar ou desabilitar seu funcionamento. Assim, se esta entrada tiver o valor 0, nenhuma saída estará ativada, independente dos valores das demais entradas. Caso a entrada de habilitação tiver o valor 1, o decodificador estará ativando uma das saídas. Na figura abaixo há
uma tabela verdade de um decodificador 2:4:
Como pode ser visto nas primeiras 4 linhas, o sinal de habilitação (E) vale zero, o que desativa as saídas, independentemente dos valores das demais entradas (A1e A0). |
