• Registrador com Carga Paralela

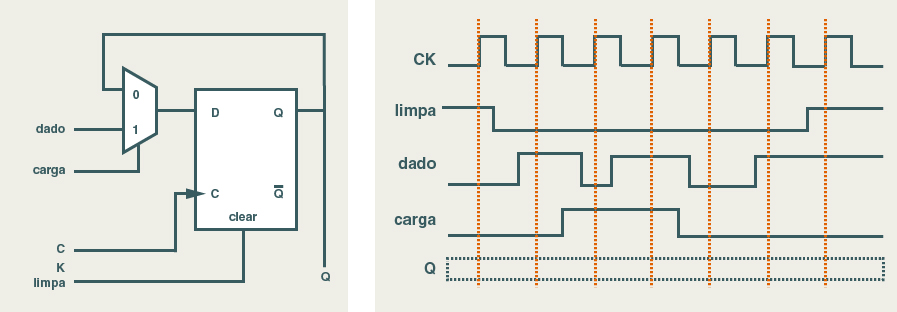

Na figura abaixo vemos a forma de onda da saída Q para o circuito à esquerda da figura. Este exemplo ilustra como é o funcionamento do circuito associado a um bit de determinado registrador de carga paralela que também está com sinal de carga.

Figura 04
