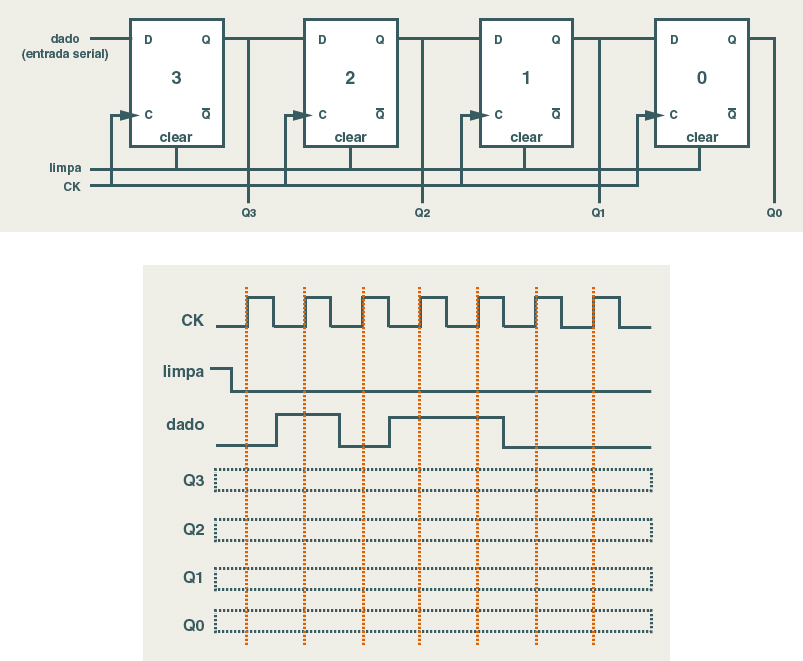

Na Figura 05 vemos um registrador de deslocamento à direita de 4 bits. Notamos que existe uma ligação entre a saída de cada flip-flop e a entrada do vizinho à direita. Este registrador não possui sinal de carga. Contudo, geralmente, este sinal existe.

Figura 05
