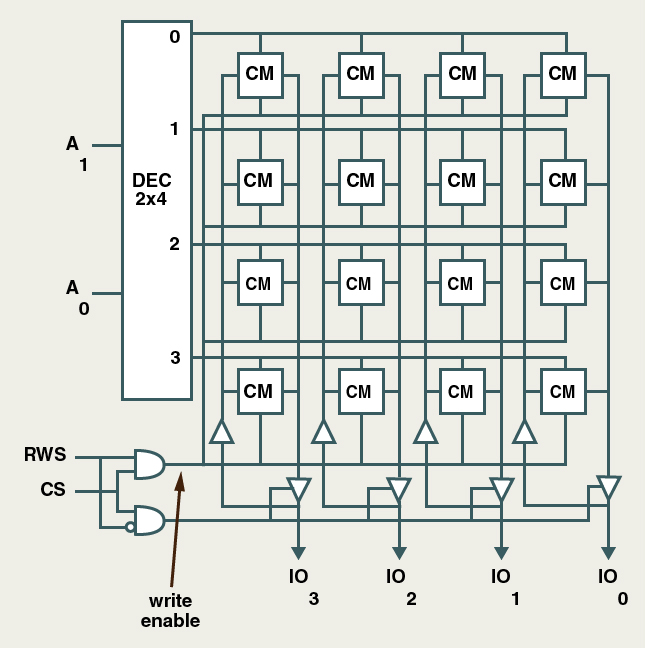

| A Figura 12 é uma representação da memória RAM por meio de um diagrama de blocos. Trata-se de um exemplo de memória RAM (4X4), formada por dezesseis CMs. Para cada acesso à memória, o decodificador de endereços ativa o sinal de seleção de linha associado ao endereço aplicado às suas entradas, o que ativa todos os CMs da linha escolhida. Assim, caso RWS seja igual a zero (0) e CS igual a um (1), os bits que estão armazenados na linha escolhida passarão pelos buffers de saída das respectivas CMs e também pelos buffers de entrada e saída do chip.
|
