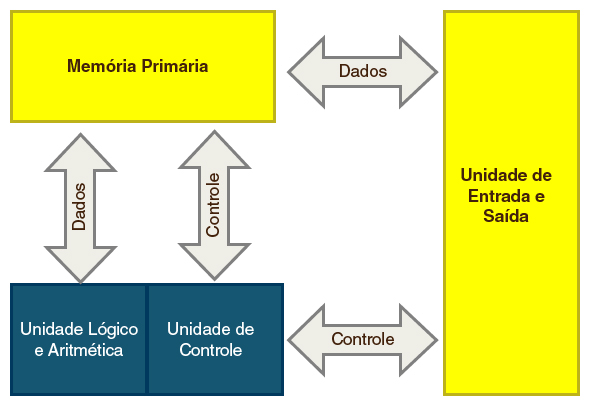

Observe a figura e veja como a ULA está conectada com o restante do processador e outros componentes do computador.

Tanto os dados fornecidos à ULA, bem como o resultado de uma operação, são armazenados nos registradores. Esses registradores são áreas de armazenamento temporário dentro do processador, conectadas à ULA por meio de caminhos de sinais (barramento). A ULA pode também ativar flags (bits especiais) que indicam o resultado de uma operação.

Caso haja uma operação que exceda a capacidade de armazenamento de um registrador, isso é indicado atribuindo o valor 1 ao bit de overflow (estouro de memória). Cabe à unidade de controle o fornecimento de sinais para fazer o controle da ULA e também pela transferência de dados entre a ULA e os registradores.
