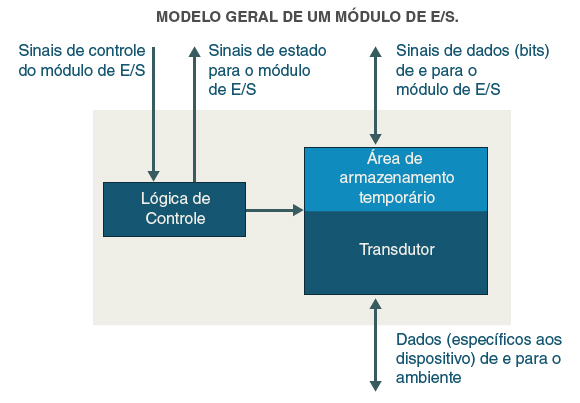

A figura abaixo é um exemplo de modelo de um dispositivo externo.
|
|
A
lógica de controle associada ao dispositivo
é que efetivamente faz o controle de sua operação,
em resposta a um INPUT (comando recebido) no módulo de entrada
e saída. Um transdutor
é utilizado na conversão de dados codificados como
sinais elétricos para alguma outra forma de energia, em uma
operação de saída, ou dessa outra forma de
energia para sinais elétricos, em uma operação
de entrada. Normalmente, está associada ao transdutor uma
área de armazenamento temporário
para a transferência de dados entre o módulo de entrada
e saída e um ambiente externo. |

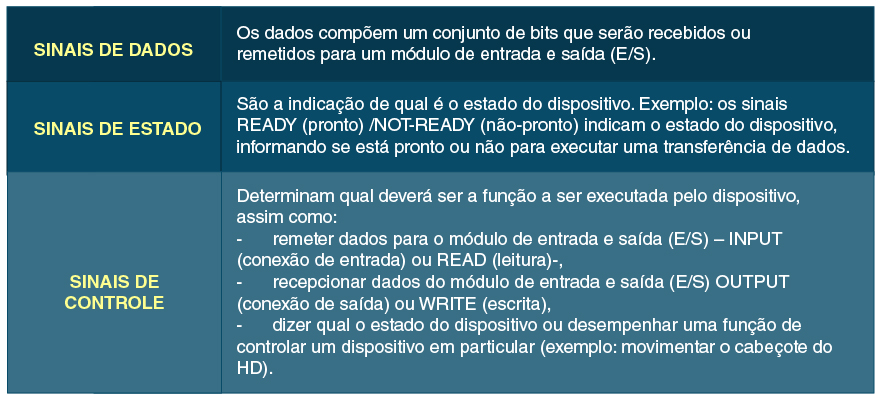

A interface com o módulo de entrada e saída é feita por:
