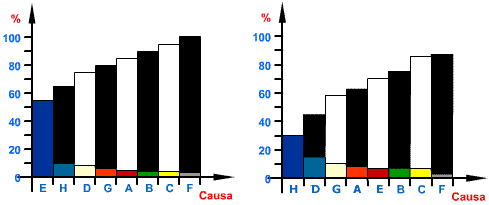

A figura mostra o novo gráfico de Pareto feito para confirmar a redução de problemas da causa "E" . Nele pode-se observar que a causa mais importante passou a ser a "H", ao passo que a "E" passou para o quinto lugar. As colunas alteraram o tamanho porque o gráfico representa percentagens com relação ao custo total. Compare os dois gráficos.

Cálculo das novas percentagens. Observa-se que o valor dos custos da causa "H" ficou constante. E o custo total foi reduzido de 86.420 unidades monetárias para 43.190 (uma redução de aproximadamente 50%).
